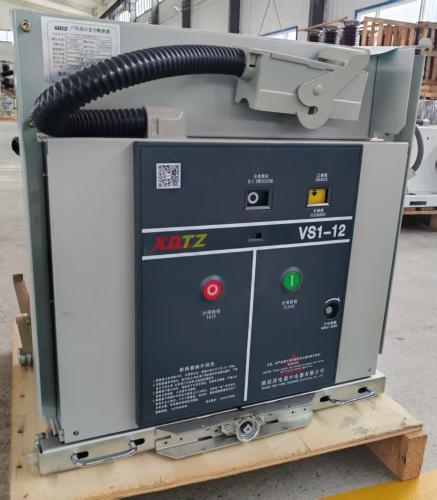

Výsuvnývakuový jističje vysokonapěťový jistič s trolejovou konstrukcí, včetně plně uzavřeného sloupu s integrovaným hlavním obvodem, sestavy trolejového rámu s třífázovým hlavním hřídelem, samostatně instalovaným pružinovým ovládacím mechanismem a otočným-zařízením. Používá se hlavně k realizaci vypínání a jištění v energetických systémech. Jeho základní vlastnosti jsou následující:
Konstrukční složení
Pevný-utěsněný pól: Obsahuje izolační plášť a vakuovou zhášecí komoru a pohyblivé a statické kontakty jsou spojeny izolačním táhlem, které umožňuje rychlé otevírání a zavírání.
Rám troleje: Obsahuje třífázovou hlavní hřídel, která je k pohonnému zařízení připojena pomocí šroubů, aby bylo možné vytáhnout a zatlačit jistič.
Ovládací mechanismus: Nezávisle nainstalovaný, včetně pružinového ovládacího mechanismu (jako je elektromagnet, motor atd.), podporuje rychlé otevírání a zavírání.
Technické výhody
Snadná údržba: Izolační plášť je odnímatelný, což je vhodné pro opravu a výměnu zhášecí komory nebo kontaktů.
Spolehlivý provoz: Vhodné pro scénáře častého provozu, aby vyhovovaly potřebám zkrat{0}}přerušování proudu.
Lehká: Ve srovnání s tradiční otevřenou strukturou je menší a lehčí.
Scénáře aplikací
Používá se především v distribučních sítích 12kV a nižších, jako jsou centrální skříně, rozvaděče atd. Mezi běžné modely patří ZN63-12/630-20 (12kV, jmenovitý proud 630A) atd.
Směr technického zlepšování
Moderní produkty snižují přechodový odpor a zlepšují výkon rozptylu tepla optimalizací způsobu připojení mezi utěsněným pólem a vakuovým zhášedlem (jako je šroubový přechodový spoj). Vozík lze snadno dovnitř a ven vytřást.
