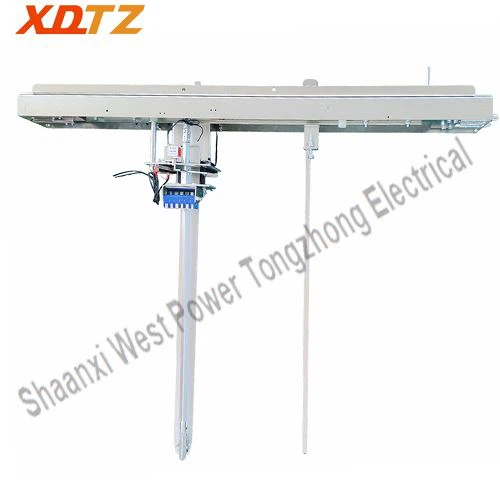

Podvozek pro KYN61-40.5 Rozváděč se používá hlavně v odnímatelných rozváděčích 40,5 kV k vytlačení/vytažení jističe, transformátoru a dalších komponentových vozíků jako pomocná operace pro připojení komponent k přípojnici. Když tlačný mechanismus pracuje ve spojení s vnitřním mechanismem jističe a dalšími blokovacími prvky skříně, může splňovat požadavky na blokování „pěti ochran“ v GB3906.

Specifikace produktu

ŽÁDNÝ.	Jméno	Jednotka	Data
1	Jmenovité napětí	kV	40.5
2	Přizpůsobte šířce skříně	mm	1400/1680
3	(S8,S9) Pomocný spínač	Soubor	6 otevřeno 6 zavřeno
4	Pohon tarvel	mm	580-610

Výhody produktu

Podvozek pro KYN61-40.5 Spínací zařízení má mnoho výhod:

Konstrukce šroubovací matice

Obecně se používá pohonný mechanismus se šroubovou maticí. Tato struktura může přeměnit rotační pohyb na lineární pohyb, aby bylo dosaženo hladkého posunu a vytažení vozíku vypínače.

Funkce pro úsporu úsilí

Přenosový režim šroubové matice má výhodu úspory práce a operátor může snadno pohybovat ručním vozíkem jističe bez vynaložení příliš velkého úsilí, což snižuje obtížnost a pracovní náročnost provozu.

Samouzamykací funkce

Má samosvorný výkon. Když ruční vozík dosáhne určené polohy (jako je pracovní poloha nebo zkušební poloha), může se automaticky uzamknout, aby se zabránilo náhodnému pohybu ručního vozíku v důsledku vnějších sil nebo jiných faktorů, což zajišťuje bezpečný a stabilní provoz zařízení. Například během pracovního procesu, i když je vystaven určitým vibracím nebo kolizím, může ruční vozík zůstat ve fixní poloze.

Pohodlí obsluhy

Obsluha je poměrně jednoduchá. Vozík lze tlačit a vytahovat pomocí rukojeti nebo souvisejících ovládacích zařízení. Operátoři si po jednoduchém zaškolení mohou metodu obsluhy dobře osvojit, což zvyšuje efektivitu práce.

Zámková koordinace

Dobře spolupracuje s ostatními součástmi jističe a blokovacím zařízením rozvaděče, aby společně realizovali funkci „zámku pěti obran“. To znamená, že jistič lze otevřít a zapnout pouze při splnění specifických podmínek (jako je zkušební poloha nebo pracovní poloha a ventil pohonného mechanismu je v zavřené poloze atd.); vozík nelze otevřít a zavřít během procesu pohonu; pohonný mechanismus nelze použít, když je jistič v zavřené poloze atd., což účinně zabraňuje chybné obsluze a zlepšuje celkovou bezpečnost zařízení.

Nízké náklady na údržbu

Má nízké nároky na údržbu a poměrně jednoduchou každodenní údržbu. Vyžaduje se pouze pravidelné čištění, kontrola a nezbytné mazání a další údržbové práce. Navíc je jeho struktura relativně jednoduchá a má méně dílů. Když dojde k poruše, je snadné ji odstranit a opravit, což snižuje náklady na údržbu a prostoje.

Aplikace produktů

Chassis Truck for KYN61-40.5 Switchgear je sada rozvaděče KYN61-40.5, která se používá k pohonu všech odnímatelných dílů, jako jsou jističe řady ZN85 a různé vozíky.
