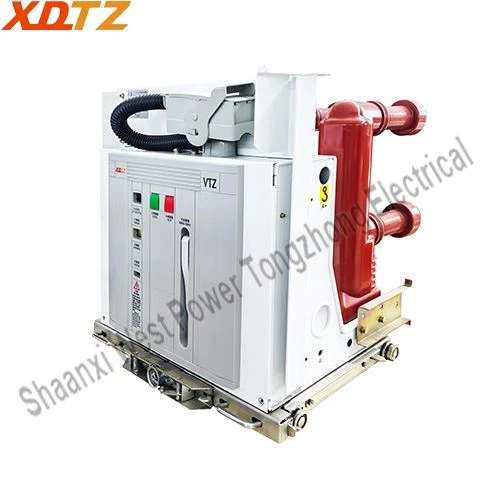

Vtz -12 1250 vypínač vakuového obvodu (speciální model Elektrické Co ., Ltd .) je vnitřní rozvaděč pro jmenovité napětí 12kv, 1250a, AC 50/60Hz {}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}..}.} {7 {7Hz. Zařízení mřížky . Lze jej použít jako jednotka pro použití pro použití s Kyn28a -12 Switchgear, nebo jako pevnou jednotku s příslušným mechanickým blokováním, takže je vhodná pro XGN2 a další pevné skříňky .

Specifikace produktu

Specifikace SHeet

Ne .	Jméno	Jednotka	Data
1	Jmenovité napětí	KV	12
2	Hodnocená frekvence	Hz	50/60
3	HodnocenoCUrrent	A	1250
4	HodnocenoPOwerFpožadavekWIthstandVOltage	KV	48 (napříč kontaktními mezerami) / 42 (na zem)
5	HodnocenoLightningImpulseWIthstandVOltage	KV	75
6	HodnocenoSHort-CIrCuitBReakingCUrrent	Ka	25/31.5/40/50
7	Hodnoceno SHort-CIrCuitMAKINGCUrrent (Peak)	Ka	63/80/100/125
8	HodnocenoWIthstandCUrrent (Peak)	Ka	63/80/100/125
9	HodnocenoDurationSHort-CIrCuit	s	4
10	ProvozníCycles atRatedSHort-CIrCuitBReakingCUrrent	Cykly	E2
11	MechanickýEUdržitelnost	Časy	30000
12	Standardní provozSRovně	-	O -0.3 s-co -180 s-co
13	Přípustné WuchoTHickness ofCONTACT	milimetr	Menší nebo rovna 3

MechanickýCHarakteristika

Ne .	Jméno	Jednotka	Data
1	Povolení meziPřesunuto a opraveno CONTACT	milimetr	9±1
2	KontaktPřehnaný	milimetr	3.5±0.5
3	PrůměrnýCztrátaSvykoukne	m/s	0.7±0.2
4	PrůměrnýOPeningSvykoukne (AverageSvykoukneprvního otevřenína6MM)	m/s	1.1±0.2
5	HodnocenoCONTACT Tlak	N	2500±200N(25ka) 3100±200N(31.5ka) 4800±300N(40ka) 6000±500N(50ka)
6	Uzavírací doba	paní	30-70
7	Otevírací doba	paní	20-50
8	KontaktBuncingDuration atCztrátaOperace	paní	Menší nebo rovna 2
9	No-SImultaneity zUzavření/OPening Operace3-PHase	paní	Menší nebo rovna 2

Výhody produktu

Vtz -12 1250 Vypínač vakuového obvodu má mnoho výhod:

Výkon jističe:

E2-C2-M2

Pohodlná údržba:

Návrh modulárního mechanismu umožňuje snadnou výměnu uzavíracích a otevíracích cívek bez nutnosti demontáže dalších komponent . To eliminuje potřebu testování nebo úpravy po výměně, což zajišťuje, že uživatelé je nezávisle nahradí, takže následnou údržbu je vhodnější .

Vysoký výkon vodivosti:

Produkt je vybaven dobře navrženým vodivým obvodem, který splňuje 1 . 1krát vyšší úroveň zvýšení teploty proudu.

Široký rozsah aplikací:

Série produktů má široký rozsah aplikací, jmenovité proudy od 630a do 5000a a hodnocené rozbité proudy od 20ka do 50ka . Je vhodný pro všechna prostředí v nadmořské výšce 4500 metrů a provozní teploty od -40} .. ...}.}}}}}}}}}}}}}}}}}}}}}}}}}}}}}

Podporuje inteligentní přizpůsobení:

A . může přidat roztok monitorování bezdrátového teploty pomocí samoobslužného designu, aby byl zajištěn provoz bezpečnosti a bez údržby .

B . Má řešení pro monitorování mechanických charakteristik, které poskytuje monitorování provozních údajů jističe v reálném čase pro včasnou detekci a řešení potenciálních problémů .

C . Má řešení vstupu motorizovaného kabinetu, které umožňuje vzdálenému provozu pro zajištění osobní bezpečnosti .

D . Stárnutí komponent v reálném čase lze detekovat částečným vypouštěním .
